Khuôn mẫu chính xác hỗ trợ hoạt động R&D của các linh kiện hàng không
Aug 24, 2026

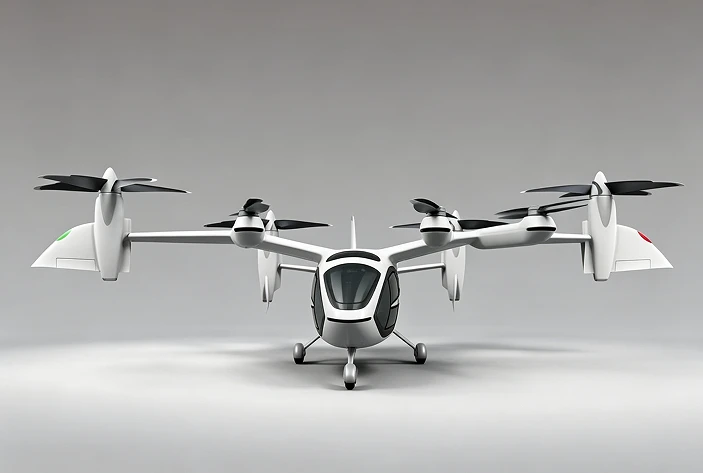

Với sự tiến bộ nhanh chóng của các dự án như-máy bay quy mô lớn, máy bay không người lái dân dụng và eVTOL, khuôn tạo hình composite chính xácđóng vai trò là công cụ cốt lõi để phát triển các thành phần hỗn hợp. Chúng trực tiếp xác định độ chính xác về kích thước của các mẫu, các khuyết tật về độ xốp bên trong và khả năng tương thích của quá trình lắp ráp, đồng thời đã trở thành nút thắt quan trọng đối với vật liệu tổng hợp hàng không vũ trụ chuyển từ hoạt động R&D dựa trên phòng thí nghiệm sang chứng nhận đủ điều kiện bay và sản xuất thử nghiệm hàng loạt nhỏ. Các doanh nghiệp khuôn mẫu trong nước đã liên tục có những bước đột phá trong công cụ chế tạo nồi hấp, khuôn chính xác RTM cấp độ hàng không-, khuôn Invar có độ giãn nở-thấp và công cụ bằng sợi carbon{6}}. Những tiến bộ này rút ngắn chu trình R&D cho các bộ phận hỗn hợp hàng không, cắt giảm chi phí thử nghiệm-và-sai sót, đồng thời đẩy nhanh quá trình nội địa hóa chuỗi công nghiệp hỗn hợp hàng không vũ trụ.
I. Kích thước quy trình
1. Thành phần tổng hợp hàng không vũ trụphải tuân theo các yêu cầu nghiêm ngặt về quyền truy cập vào khả năng đủ điều kiện bay, áp đặt các tiêu chuẩn bắt buộc nghiêm ngặt đối với các chỉ số cốt lõi bao gồm dung sai kích thước hình thành, độ kín chân không của khoang, độ đồng nhất toàn bộ-nhiệt độ miền{1}}của miền và độ xốp của thành phần. Được hỗ trợ bởi một bộ hoàn chỉnh các biện pháp quy trình kỹ thuật số và độ chính xác-định hướng, hệ thống R&D-và-sản xuất cho các khuôn composite hàng không vũ trụ có "độ chính xác cao, sai sót thấp, khả năng lặp lại và sản xuất hàng loạt ổn định" đã được thiết lập. Nó cải thiện toàn diện hiệu quả phát triển và độ ổn định chất lượng của các thành phần composite.
2.Đánh giá trước-các quy trình thông qua mô phỏng CAE:Ở giai đoạn-thiết kế khuôn, các phân tích mô phỏng bao gồm biến dạng xử lý, sự-khớp nối cơ học nhiệt và phân bổ trường nhiệt độ-được đưa ra để dự đoán các khuyết tật tiềm ẩn trong quá trình tạo hình hỗn hợp, chẳng hạn như cong vênh, gradient nhiệt độ không đồng đều và dòng chảy nhựa bất thường. Việc thử nghiệm vật lý-và-giảm quá trình tạo lỗi, rút ngắn hơn 30% chu trình R&D thành phần và cắt giảm đáng kể chi phí phát triển cho các lần chạy thử.
3.Quy trình gia công tốc độ cao-liên kết năm trục-:Thông qua một-thiết lập gia công năm{1} trục tích hợp, phay chính xác được thực hiện cho các khoang có kích thước-lớn với các bề mặt cong phức tạp. Các lỗi định vị tích lũy do -kẹp lại nhiều lần được loại bỏ hoàn toàn, đáp ứng chính xác các yêu cầu tạo hình cho các biên dạng khí động học phức tạp và các bề mặt cong có độ chính xác cao-của các bộ phận hàng không vũ trụ.
4.Quy trình kiểm tra vòng lặp khép kín-kết hợp quét 3D và máy đo tọa độ (CMM):Một vòng khép kín kiểm tra-độ chính xác của quy trình{1}}được thiết lập. Sau khi hoàn thành khuôn, quá trình xác minh-độ chính xác đầy đủ chiều được thực hiện bằng thiết bị CMM-quét 3D. Sau khi đúc thử, việc quét kỹ thuật-ngược lại và lập mô hình được thực hiện trên các bộ phận tổng hợp. Các tham số khoang được sửa đổi theo dữ liệu về xử lý độ co ngót và biến dạng, thực hiện tối ưu hóa toàn bộ vòng-liên kết đóng{10}}của"thù lao-gia công-thiết kế-thù lao". Đây là một quy trình không thể thiếu để đảm bảo tuân thủ quy trình R&D của các bộ phận composite hàng không vũ trụ.
5.Quy trình lắp ráp-chèn mô-đun:Đối với các khuôn của các bộ phận thuộc loại-bảng điều khiển hàng không vũ trụ lớn{1}}cực lớn, các cấu trúc hỗn hợp mô-đun lắp ráp-chèn phân đoạn được áp dụng. Điều này giải quyết một cách hiệu quả những thách thức lâu dài trong ngành đối với các khuôn lớn nguyên khối, chẳng hạn như gia công khó khăn, ứng suất xử lý nhiệt dư-cao và dễ bị biến dạng. Khi các cấu trúc thành phần yêu cầu lặp lại và tối ưu hóa, chỉ cần thay thế các phần chèn cục bộ thay vì tái sản xuất toàn bộ khuôn. Giải pháp này thích ứng tốt với việc lặp lại hoạt động R&D tần số cao-của các sản phẩm hàng không vũ trụ và giảm chi phí sửa đổi.
II. Kích thước kỹ thuật
(1) Lặp lại công nghệ vật liệu nền khuôn
Độ chính xác hình thành và độ ổn định củalinh kiện composite hàng không vũ trụphụ thuộc nhiều vào hiệu suất của vật liệu nền khuôn cao cấp. Với những nâng cấp liên tục trong công nghệ công cụ hàng không vũ trụ trong nước, chất nền khuôn đã đạt được những cải tiến-hiệu suất khác biệt, cục bộ và cao, nhắm đến những thách thức chính như biến dạng xử lý composite, sai lệch kích thước và kiểm soát chi phí. Một hệ thống lựa chọn-chất nền phù hợp với các kịch bản R&D và sản xuất hàng loạt-hàng loạt đa dạng đã được hình thành.
Chất nền hợp kim Invar:Hệ số giãn nở nhiệt của nó gần giống với hệ số giãn nở nhiệt của vật liệu tổng hợp-sợi carbon, bù đắp những sai lệch biến dạng phát sinh từ quá trình xử lý hỗn hợp ở mức tối đa. Nó hoạt động như vật liệu công cụ cốt lõi tiêu chuẩn để-sản xuất hàng loạt các bộ phận hàng không vũ trụ chịu tải-chính. Những đột phá trong nước đã được hiện thực hóa đối với vật liệu phôi Invar, phá vỡ thế độc quyền ở nước ngoài.
Chất nền khuôn nhựa BMI sợi carbon:Nó mang lại lợi ích kép của dụng cụ có trọng lượng nhẹ và đặc tính giãn nở nhiệt phù hợp, giảm thiểu biến dạng tổng thể một cách hiệu quả trong quá trình tạo hình các bộ phận có kích thước lớn. Đặc biệt thích hợp cho hoạt động R&D và sản xuất thử các bộ phận composite hàng không vũ trụ cực lớn, có độ cong cao, nó cân bằng độ chính xác tạo hình và khả năng thích ứng dụng cụ, đồng thời được xếp hạng trong số các chất nền được ưu tiên để sản xuất các bộ phận composite hàng không vũ trụ quy mô lớn.
Dụng cụ thép kết hợp Invar-:Hiện là giải pháp chủ đạo được triển khai cho các dự án R&D hỗn hợp hàng không vũ trụ trong nước, giải pháp này có cấu trúc hỗn hợp kết hợp các tấm mặt Invar được tạo hình chính xác-và các tấm lưng-thép cường độ cao. Thiết kế này tạo ra sự cân bằng tối ưu giữa độ chính xác tạo hình, độ cứng của dụng cụ và chi phí sản xuất. Các tấm mặt Invar đảm bảo độ chính xác-so khớp nhiệt cho việc tạo hình hỗn hợp, trong khi các tấm mặt sau bằng thép-tăng cường độ cứng tổng thể của khuôn và giảm chi phí tiêu thụ vật liệu. Nó phù hợp với hầu hết các kịch bản R&D và sản xuất-thử nghiệm hàng loạt-nhỏ cho các bộ phận kết cấu chính và-tải trọng-thứ cấp{11}}trong ngành hàng không vũ trụ.
(2) Hệ thống R&D toàn bộ{1}}quy trình kỹ thuật số
Được thúc đẩy bởi sự hỗ trợ-công nghệ kỹ thuật số{1}}chuyên sâu, ngành này đã xây dựng một hệ thống R&D vòng lặp-đóng{3}}quy trình khép kín đầy đủ nhằm hiện thực hóa khả năng kết nối dữ liệu từ đầu đến cuối và tối ưu hóa thông minh từ thiết kế đến xác minh.
Hệ thống hoàn chỉnh bao gồmPhân tích khả năng tạo hình DFM (Thiết kế cho khả năng sản xuất) cho các bộ phận, thiết kế cấu trúc của khuôn chính xác, mô phỏng xử lý hỗn hợp, gia công chính xác năm-trục, kiểm tra-3D đầy đủ chiều và thử nghiệm-xác minh và tối ưu hóa khuôn. Công nghệ mô phỏng ảo-xác định trước các khuyết tật hình thành, sai lệch cấu trúc, dòng chảy nhựa bất thường và các vấn đề khác, thay thế lỗi-và{2}}thử nghiệm vật lý thông thường, đồng thời giảm đáng kể số lần lặp lại nguyên mẫu và chu trình R&D. Trên cơ sở đó, công nghệ song sinh kỹ thuật số-được áp dụng. Cảm biến nhiệt độ và áp suất có độ chính xác-cao gắn trên khuôn thu thập dữ liệu điều kiện-thời gian hình thành-thực tế được đưa vào hệ thống mô phỏng. Dữ liệu đúc thử{10}}thực tế lặp đi lặp lại tối ưu hóa đường dẫn khuôn, thiết kế cấu trúc-kiểm soát nhiệt độ và bịt kín. Một chu kỳ tích cực của"mô phỏng ảo - gia công vật lý - phản hồi dữ liệu - tối ưu hóa liên tục"được tạo ra, nâng cao toàn diện độ chính xác của thiết kế và độ ổn định hình thành cho khuôn composite hàng không vũ trụ.
